Описание и технические характеристики
Светильники головные взрывозащищенные СГВ-2 и СГВ-2.1 предназначены для индивидуального освещения рабочего места и затемненных участков пути при следовании к месту работы во взрывоопасных зонах, а также в помещениях со средой, загазованной парами амила и гептила массовой концентрации 0,05г/м3, категорий IIА, IIВ групп Т1,Т2, Т3, Т4,Т5 по классификации ГОСТ Р 51330.11. Климатическое исполнение светильника СГВ-2 – У, Т и ОМ и СГВ-2.1 – У и ОМ, категория размещения 1.1. по ГОСТ 15150-69.
Температура окружающей среды:
при заряде – от 15oС до 25oС
при разряде – от минус 18±2oС до 33±2oС
относительная влажность воздуха до 98±2% при температуре 35±2oС с конденсацией влаги и атмосферном давлении 600÷900мм рт.ст.
Область применения: в помещениях, в которых выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие взрывоопасные смеси с воздухом при нормальных режимах работы или в результате аварий и неисправностей (зоны класса В-1, В-1а, согласно главе 7.3 ПУЭ); на судах морского и речного флота.

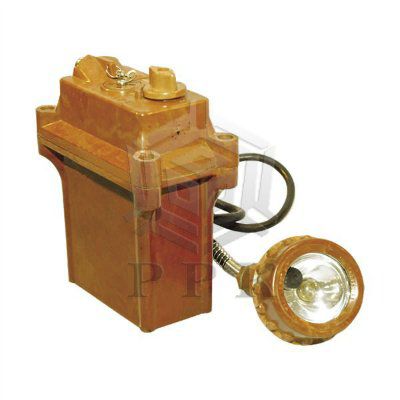

Конструкция: светильник СГВ состоит из блока аккумуляторной батареи с крышкой и фары, соединенных между собой гибким шнуром. В корпусе блока аккумуляторной батареи размещены три герметичных аккумулятора, соединенных перемычками; под крышкой блока расположен плавкий предохранитель для защиты электрических цепей светильника от токов короткого замыкания. На крышке блока аккумуляторной батареи имеется переключатель для включения лампы светильника и выбора режимов ее работы: рабочего (ток лампы 1А) или аварийного (ток лампы 0,5А) и зарядное гнездо, через которое аккумуляторная батарея подключается к зарядному устройству. Светильник СГВ-2.1, в отличие от СГВ-2, дополнительно имеет режим малого освещения, для чего в фаре установлена вторая лампа, закрытая светофильтром, а переключатель режимов работы имеет положение для ее включения. Взрывозащита светильника обеспечивается взрывонепроницаемостью сопряжения элементов фары и корпуса блока аккумуляторной батареи с крышкой, и механической прочностью корпусных деталей.
Специальный вид взрывозащиты «Х» обеспечивается следующим: корпус аккумуляторной батареи в течении всего периода эксплуатации, для предупреждения возможности возникновения искровых разрядов, должен находиться в сумке из хлопчатобумажной ткани; наружная поверхность корпуса фары перед эксплуатацией должна быть протерта чистой ветошью, смоченной антистатической жидкостью.
Преимущества: Для предотвращения от вскрытия светильника в процессе эксплуатации, крышка крепится к корпусу невыпадающими винтами со специальной головкой, для завинчивания и отвинчивания которых имеется специальный ключ, два винта крышки пломбируются. В фаре светильника предусмотрен пломбируемый винт со специальной головкой. Корпусные детали блока аккумуляторной батареи, крышки и фары выполнены из ударопрочной пластмассы. Сумка, идущая в комплекте, имеет отделения для блока аккумуляторной батарей, петли для закрепления на поясном ремне и ремень, на котором ее можно носить на плече.
Технические характеристики:
Уровень и вид взрывозащиты IExdIIBT5X Степень защиты от внешних воздействий IP54 Двухнитевая лампа накаливания, рудничная (нормальный свет): Р3,75-1+0,5 / Р3,75-1,18+0,5 / Р3,75-1,3+0,5Лампа накаливания малый свет: МН3,5-0,26 Световой поток, лм, не менее 22 / 27 / 29Номинальное напряжение батареи, В 3,6 Коэффициент полезного действия, % ,не менее 45 Продолжительность непрерывной работы, ч, не менее 10 Масса: не более 3,7 кгГабаpитные размеры: не более 275х110х195 мм Срок службы: 6 лет
Светильники СГВ-2 и СГВ-2.1 имеют сертификат Российского Морского Регистра Судоходства и могут использоваться на судах морского и речного флота во взрывоопасных зонах помещений и наружных установок.
Структура условного обозначения СГВ-2.1: С – светильник; Г – головной; В – взрывозащищенный; 2.1. – имеется режим малого освещения.
Комплектность: Светильник – 1 шт.; Сумка – 1 шт.; Лямка головная – 1 шт.; Вилка штепсельного разъёма – 1 шт.; Запасные части (лампа Р3,75-1+0,5; лампа МН 3,5-0,26, вставка плавкая, провод с плавкой вставкой) – 1 комплект; Комплект инструмента (специальные ключи, измеритель зазора) – 1 комплект; Протирочная салфетка – 1 шт.; Паспорт – 1 шт.
